Estabilizadores de voltaje y filtros activos de armónicos que protegen los dispositivos médicos de TC, MRI y otros contra caídas de voltaje e interferencias armónicas
Los equipos médicos de gran tamaño, como los tomógrafos computarizados, pueden consumir corrientes de arranque hasta tres veces superiores a la nominal, lo que provoca caídas de tensión e interferencias armónicas (THD > 5%) que afectan a los sistemas de monitorización de soporte vital. En instalaciones que funcionan las 24 horas, como quirófanos y UCI, los estabilizadores de tensión deben lograr una conmutación sin interrupciones a la alimentación SAI en 4 ms. Los entornos médicos también requieren una corriente de fuga inferior a 0.1mA (en comparación con los 30 mA de los equipos estándar) y niveles de ruido bajos, inferiores a 45 dB.

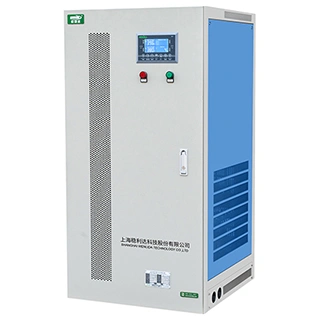

Cada fase se regula de forma independiente con una precisión de ±0.5%, lo que garantiza el equilibrio de voltaje. Un chip ADC de 16 bits proporciona una precisión de muestreo del 0.1% para eliminar errores de distorsión de la forma de onda. El sistema incluye un interruptor de transferencia estático STS para su integración con SAI o generadores.
En la etapa de entrada, un filtro LC suprime las interferencias de red de alta frecuencia; en la etapa de salida, un filtro armónico activo (AHF) garantiza una distorsión armónica total (THD) < 2%. El estabilizador soporta el 300% de la corriente nominal durante 500 ms, lo que permite el arranque del transformador de corriente sin interrupciones. Además, cuenta con protección integral contra sobretensión, subtensión, sobrecorriente y fugas.
Los hospitales dependen de una calidad de energía precisa y confiable para respaldar los sistemas críticos de diagnóstico y tratamiento. En el edificio de consultas externas de un hospital moderno, múltiples fuentes de armónicos, incluyendo sistemas de iluminación (lámparas fluorescentes), unidades de climatización (variadores de frecuencia), sistemas de información (ordenadores), sistemas de alimentación de emergencia (SAI) y dispositivos médicos (resonancia magnética), generaron armónicos 3°, 5º, 7º, 11º y 13º significativos, especialmente un componente alto de 3er armónico. Esto provocó una corriente neutra excesiva, mayor distorsión del transformador en el lado de baja tensión y sobrecalentamiento de transformadores y cables, lo que comprometió la fiabilidad del sistema.
El filtro activo de armónicos eleva el factor de potencia a 0.98, lo que reduce la corriente armónica en más del 90% y la corriente neutra en un 80%. Esta solución mejora la calidad de la energía y la fiabilidad operativa, protegiendo los equipos médicos sensibles y estabilizando el sistema eléctrico del hospital.
